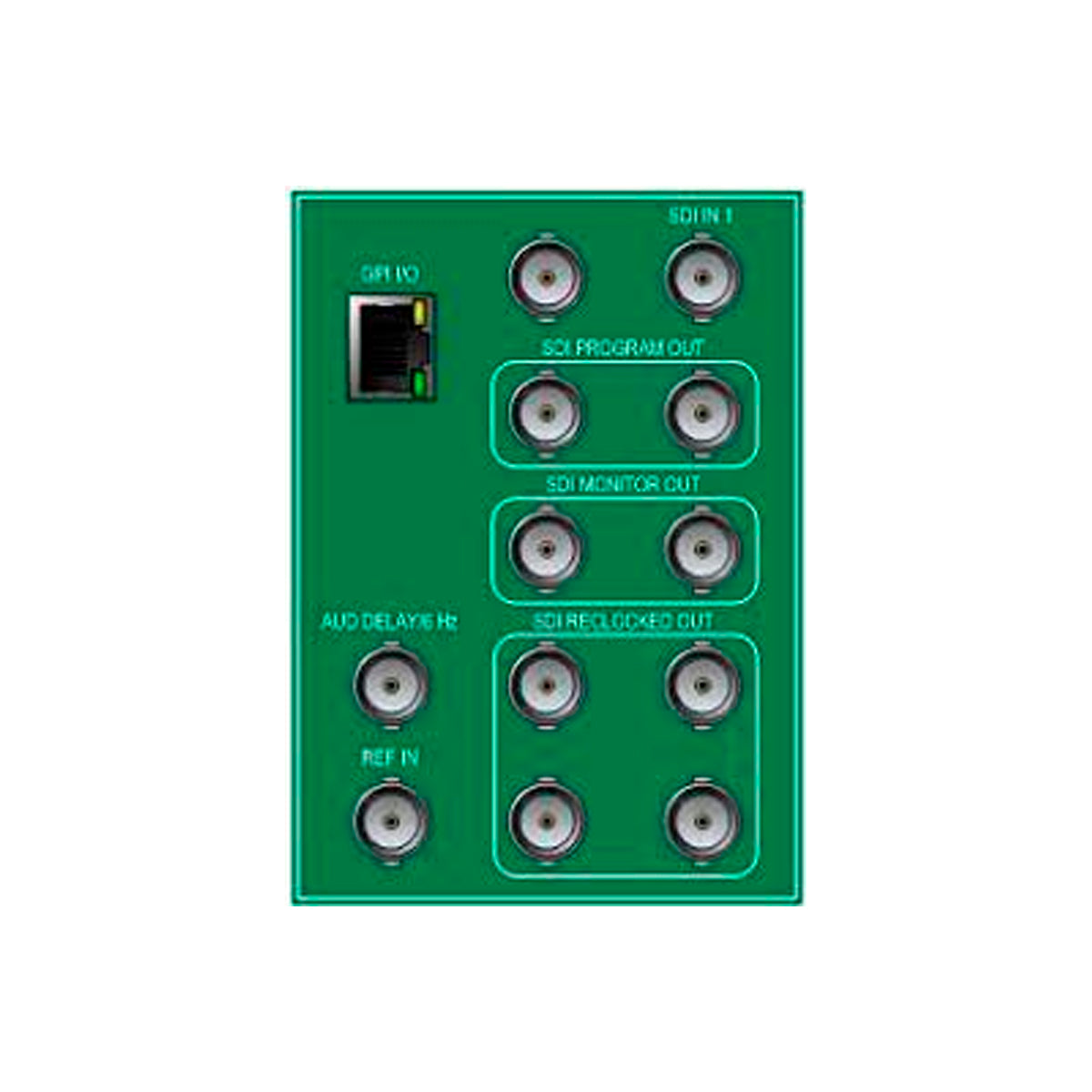

HARRIS - XHD6801 +DT [OFERTA] - MODULO CONVERSOR [OFERTA válida hasta agotar stock local]

HD/SD Downconverter + ARC con procesamiento de relación de aspecto mejorado

• Configuraciones de mejora de detalles seleccionables por el usuario (nitidez/suavizado de bordes)
• Sincronización de cuadros de audio y video integrada con seguimiento de audio y capacidades de retardo para garantizar la sincronización de labios
• Retraso de video ajustable por el usuario de hasta ocho cuadros en HD
• Compatibilidad con audio integrado con enrutamiento de canales y capacidad de conversión de frecuencia de muestreo.

Especificaciones

•  Cumplimiento normativo: Q-SEE
•  Certificaciones: SMPTE
•  Tipos de señal de entrada: NTSC/PAL-B, SD/HD-SDI
•  Tipo de señal de salida (convertida): HD-SDI
• Entrada Genlock :
• Conector: BNC (CEI 169-8)
• Impedancia: 75 ohmios
• Pérdida de retorno: >40 dB 25 Hz a 10 MHz (SMPTE 318M-1999)
• Rango de modo común: 5,5 V pico a pico
• CMRR: 60 dB a 60 Hz, 5 V pico a pico
• Nivel de entrada
• 1 V pico a pico, –6 a 6+ dB para NTSC/PAL-B
• ±300 mV, –6 a +6 dB para sincronización de tres niveles:
• 1080i: 59,94/50
• 1080p: 29,97/25/23,98
• 1080 psf: 23,98
• 720p: 59,94/50
• Rango de bloqueo: ±6 ppm (solo bloqueo de sincronización, sin bloqueo de ráfaga)
• Tipo de señal: compuesto analógico NTSC/PAL-B, sincronización de tres niveles de ±300 mV
• Estándar: SMPTE 170M (NTSC), ITU-R BT.470-6 (PAL-B), SMPTE 274M (1080i, 1080p), SMPTE 296M (720p)
• Entradas HD-SDI :
• Número de entradas: 1
• Estándar: SMPTE 292M (1.485, 1.485/1.001 Gb/s)
• Conector: BNC (CEI 169-8)
• Impedancia: 75 ohmios
• Pérdida de retorno: >15 dB, típico, de 5 MHz a 1485 MHz
• Ecualización: Ecualización de cable adaptable para hasta 328 pies (100 m), típico, de cable coaxial Belden 8281 o 492 pies (150 m), típico, de cable coaxial Belden 1694A
• Entradas SD-SDI :
• Número de entradas: 1
• Estándar: SMPTE 259M-C (270 Mb/s, video componente 525/625)
• Conector: BNC (CEI 169-8)
• Impedancia: 75 ohmios
• Pérdida de retorno: >15 dB, típico, de 5 a 270 MHz
• Ecualización: Ecualización de cable adaptable para hasta 700 pies (230 m), típico, de cable coaxial Belden 8281
• Salidas HD-SDI :
• Número de salidas: 8
• Estándar: SMPTE 292M (1.485, 1.485/1.001 Gb/s)
• Conector: BNC (CEI 169-8)
• Impedancia: 75 ohmios
• Pérdida de retorno: >15 dB, típico, de 5 a 1485 MHz
• Nivel de señal: 800 mV ±10 %
• Compensación de CC: 0 V ±0,5 V
• Tiempo de subida y bajada: <270 ps (20 % a 80 %)
• Sobreimpulso: <10% de amplitud (todas las salidas terminadas)
• Jitter: Jitter de tiempo: <1 UI pk-pk, Jitter de alineación: <0.2 UI pk-pk
•  Tipos de señal del convertidor - Audio
•  Tipos de señal del convertidor - Vídeo
•  Tipo de convertidor - Convertidor analógico a digital
•  Tipo de convertidor - Convertidor de relación de aspecto
•  Tipo de convertidor - Otro
